Vad är utsignalen från en vattenvolymsensor?

Vad är utsignalen från en vattenvolymsensor?

Som en ledande leverantör av vattenvolymsensorer stöter jag ofta på förfrågningar om utsignalerna från dessa viktiga enheter. Att förstå utsignalerna från vattenvolymsensorer är avgörande för applikationer inom olika industrier, från enkel hemmaanvändning till komplexa industriella processer. I den här bloggen kommer jag att fördjupa mig i de olika typerna av utsignaler som vattenvolymsensorer kan ge, hur de fungerar och betydelsen av dessa signaler i olika scenarier.

Typer av utsignaler

Elektriska kontaktsignaler

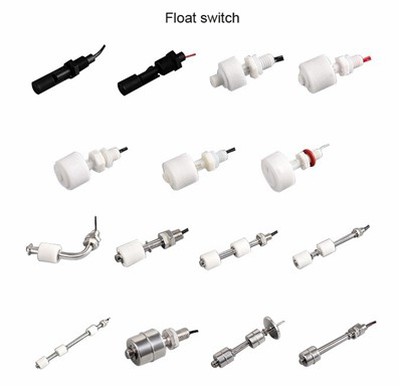

En av de vanligaste utsignalerna från vattenvolymsensorer är den elektriska kontaktsignalen. Denna typ av signal används vanligtvis i enklare applikationer där en grundläggande på/av-kontroll är tillräcklig. Till exempel, enNivåväxel i rostfritt stålkan ge en elektrisk kontaktsignal. När vattennivån når en viss punkt stiger eller sjunker flottören, vilket gör att en mekanisk brytare öppnas eller stängs. Denna ändring av omkopplartillståndet kan användas för att utlösa en åtgärd, som att slå på en pump när vattennivån är låg eller att stänga av en ventil när tanken är full.

Fördelen med elektriska kontaktsignaler är deras enkelhet. De är lätta att förstå och integrera i befintliga styrsystem. De har dock begränsningar. Till exempel kan de bara tillhandahålla två tillstånd (öppen eller stängd), vilket kanske inte är tillräckligt för tillämpningar som kräver mer exakt kontroll av vattenvolymen.

Analoga signaler

Analoga signaler är kontinuerliga signaler som varierar i proportion till den uppmätta vattenvolymen. Vanliga analoga utsignaler inkluderar 0 - 5V, 0 - 10V och 4 - 20mA. Dessa signaler erbjuder en mycket högre precisionsnivå jämfört med elektriska kontaktsignaler.

En sensor med en utgång på 4 - 20mA kan till exempel ge en mer detaljerad representation av vattenvolymen. 4mA-värdet motsvarar ofta den minsta vattenvolym som sensorn kan mäta, medan 20mA representerar maximum. Genom att mäta strömmen inom detta område kan styrsystemet exakt bestämma vattennivån vid varje given tidpunkt.

Analoga signaler används ofta i industriella applikationer där exakt kontroll och övervakning av vattenvolymen är avgörande. Till exempel, i en kemisk processanläggning är noggrann kontroll av vattenvolymen avgörande för att upprätthålla de korrekta kemiska reaktionerna. En analog utgående vattenvolymsensor kan ge nödvändig information för att säkerställa att processen löper smidigt.

Digitala signaler

Digitala signaler är diskreta signaler som representerar vattenvolymen i binärt format. De används ofta i moderna datorbaserade styrsystem. Vattenvolymsensorer med digitala utgångar kan kommunicera direkt med programmerbara logiska styrenheter (PLC) eller andra digitala enheter.

En fördel med digitala signaler är deras höga immunitet mot elektriskt brus. Detta gör dem lämpliga för användning i tuffa industrimiljöer där elektriska störningar är vanliga. Dessutom kan digitala signaler enkelt överföras över långa avstånd utan betydande signalförsämring.

Medicinsk utrustning vätskenivåsensoranvänder ofta digitala signaler på grund av behovet av hög noggrannhet och tillförlitlighet. I medicinsk utrustning, såsom dialysmaskiner, är den exakta mätningen av vattenvolymen avgörande för patientsäkerheten. Digitala utgångssensorer kan ge den nödvändiga noggrannheten och kan enkelt integreras i styrsystemen för dessa medicinska apparater.

Arbetsprinciper bakom utsignalerna

Utsignalen från en vattenvolymsensor bestäms av dess arbetsprincip. Till exempel, i en sensor av flottörtyp, är flottörens position direkt relaterad till vattennivån. När flottören rör sig uppåt eller nedåt med den ändrade vattennivån, verkar den på en mekanisk omkopplare (för elektriska kontaktsignaler) eller en potentiometer (för analoga signaler) för att producera motsvarande utsignal.

Ultraljudssensorer för vattenvolym, å andra sidan, fungerar genom att sända ut ultraljudsvågor och mäta den tid det tar för vågorna att studsa tillbaka från vattenytan. Baserat på denna tidsmätning beräknar sensorn vattennivån och omvandlar den till en lämplig utsignal (analog eller digital).

Kapacitiva vattenvolymsensorer mäter förändringen i kapacitans som orsakas av närvaron av vatten. När vattennivån ändras ändras också kapacitansen mellan två elektroder. Denna kapacitansförändring omvandlas sedan till en utsignal, som kan vara analog eller digital beroende på sensorns design.

Betydelsen av utsignaler i olika tillämpningar

Inhemska applikationer

I hushållsapplikationer, som vattentankar i hem, är elektriska kontaktsignaler ofta tillräckliga. En enkel flottör-brytare-baserad sensor kan användas för att styra påfyllning och tömning av vattentanken. När vattennivån sjunker under en viss punkt, stängs strömbrytaren och slår på pumpen för att fylla tanken. När tanken är full öppnas omkopplaren och stoppar pumpen.

Industriella tillämpningar

I industriella miljöer är kraven mer krävande. Analoga och digitala signaler används vanligtvis för mer exakt styrning och övervakning. Till exempel i ett kraftverk måste vattenvolymen i pannor kontrolleras noggrant för att säkerställa effektiv och säker drift. En analog vattenvolymsensor kan ge realtidsdata om vattennivån, vilket gör att kontrollsystemet kan göra exakta justeringar.

Inom livsmedels- och dryckesindustrin är det avgörande för produktkvaliteten att hålla rätt vattenvolym. Digitala utgångssensorer kan integreras i automatiserade produktionslinjer för att säkerställa att rätt mängd vatten tillsätts i varje steg i produktionsprocessen.

Miljöövervakning

I miljöövervakningsapplikationer används vattenvolymsensorer för att mäta vattennivån i floder, sjöar och grundvatten. Utsignalerna från dessa sensorer kan sändas till en central övervakningsstation, där data analyseras för att upptäcka översvämningar, torka eller andra vattenrelaterade händelser. Analoga och digitala signaler är att föredra i dessa applikationer på grund av deras förmåga att tillhandahålla korrekta och detaljerade data under långvariga övervakningsperioder.

Controlindustry flottörbrytare sensorkan också spela en viktig roll i miljöövervakning, tillhandahålla tillförlitliga elektriska kontaktsignaler för grundläggande nivå - övervakningsuppgifter.

Slutsats och uppmaning till handling

Sammanfattningsvis är utsignalen från en vattenvolymsensor en kritisk aspekt som avgör dess lämplighet för olika applikationer. Oavsett om det är en enkel elektrisk kontaktsignal för grundläggande på/av-styrning eller en mer sofistikerad analog eller digital signal för exakt övervakning och kontroll, är det viktigt att välja rätt sensor med lämplig utsignal för att alla vattenrelaterat projekt ska lyckas.

Om du är i behov av vattenvolymsensorer eller har specifika krav på utsignalerna rekommenderar jag att du kontaktar oss. Vårt team av experter är redo att ge dig de bästa lösningarna skräddarsydda för dina behov. Oavsett om du arbetar inom hushålls-, industri- eller miljöövervakningssektorn har vi rätt vattenvolymsensorer för att möta dina krav. Kontakta oss idag för att starta en fruktbar upphandlingsförhandling.

Referenser

• "Water Level Measurement Handbook" av Instrumentation Engineers
• "Sensorer och ställdon i industriell automation" av Automation Experts Group
