Olika typer av vattennivågivare
Lämna ett meddelande
Vattennivåsensorer är effektiva för funktioner som lågvattenskydd, larm för hög vätskenivå och vätskenivåpåminnare. Att förstå funktionerna, fördelarna, nackdelarna och arbetsprinciperna för olika vattennivåsensorer hjälper dig att välja rätt för dina behov. Vi kommer att täcka fyra typer av vattennivåsensorer: flytande, optiska, kapacitiva och ultraljud.
Flytvattennivåsensorn arbetar med magnetiska krafter. När flottörbrytaren flyter med det uppmätta mediet, flyttar den sensorns huvuddel. Samtidigt flyttar en magnet i andra änden av flottören magneten på manöverbrytarens åtgärdsstång. Fördelarna med flottörbrytare är deras enkla användning och låga kostnad, men de har dålig detekteringsnoggrannhet, vanligtvis runt ±3 mm eller högre. Flottörer är lätt benägna att fastna, vilket gör dem olämpliga för användning med trögflytande eller förorenade vätskor. Dessutom är deras arbetsprincip föråldrad och förlitar sig på mekaniska delar, vilket resulterar i lägre tillförlitlighet.

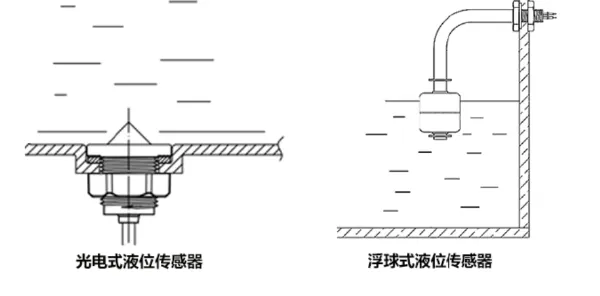

Flytsensorer kräver att flottören rör sig upp och ner, vilket begränsar deras användning i oregelbundet formade tankar och containrar.
Optisk vattennivåsensor

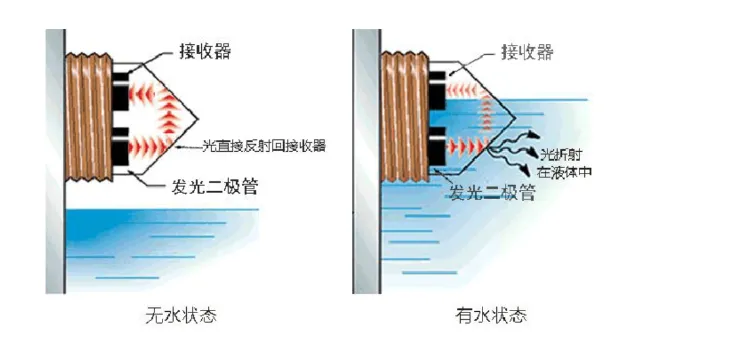

Optiska vattennivåsensorer innehåller en infraröd LED och en ljuskänslig mottagare. Ljuset som sänds ut av lysdioden riktas genom en lins överst på sensorn. När vätska täcker linsen bryts ljuset in i vätskan, vilket gör att mottagaren får inget eller mycket lite ljus (se vänster bild). Sensorn upptäcker denna tillståndsförändring och mottagaren kan aktivera en intern elektrisk strömbrytare, som utlöser externa larm eller styrkretsar. När det inte finns någon vätska reflekteras ljuset som sänds ut av lysdioden direkt tillbaka till mottagaren (se höger bild).
Fördelarna med optiskvattennivågivareinkluderar deras ringa storlek, höga mätnoggrannhet, tillförlitlighet, långa livslängd och enkla installation, vilket minskar arbetskostnaderna. De kan installeras i olika positioner: topp, botten, sida eller i vinkel. Optiska sensorer kan också användas i tuffa miljöer, till exempel med förorenade, frätande eller högtemperaturvätskor. De kännetecknas av hög temperaturbeständighet, hög tryckbeständighet, stark korrosionsbeständighet och stabila kemiska egenskaper. Den största nackdelen är att de inte kan användas i direkt solljus utan att ändra installationsmetoden eller lägga till ett skyddshölje.
Ultraljudsvattennivåsensor
Vid ultraljudsmätning avger sensorn (givaren) ultraljudspulser. Ljudvågorna reflekteras från vätskans yta och tas emot av samma sensor eller en separat ultraljudsmottagare. De reflekterade ljudvågorna omvandlas till en elektrisk signal av piezoelektriska kristaller eller magnetostriktiva enheter. Avståndet mellan sensorn och vätskeytan beräknas utifrån den tid det tar för ljudvågorna att färdas.
Ultraljudsnivåsensorer har fördelen av beröringsfri mätning, vilket är hygieniskt och kan upptäcka starkt frätande vätskor. De är enkla att installera och underhålla och ger säkra, exakta och pålitliga mätningar.
Men ultraljudsnivåsensorer har några nackdelar:
Hinder under sensorn kan påverka ljudvågsutsändning och orsaka signalförlust.
Ultraljudsnivåsensorer kan ha blinda fläckar.
Temperatur och damm i omgivningen kan leda till mätfel.
De kan inte användas i förhållanden med vattendimma, överdrivet skum eller flyktiga medier, eftersom dessa kan absorbera eller störa ljudvågorna, vilket resulterar i signalförlust och minskad noggrannhet.
Kapacitiv vattennivåsensor
Den största fördelen med kapacitiva vattennivåsensorer är deras förmåga att upptäcka förändringar i vätskenivån även genom behållarens vägg. Detta gör dem lämpliga för frätande vätskor och hygieniska applikationer utan att behöva behållaröppningar. De är små i storlek och billiga. De har dock krav på behållarens väggtjocklek och kan inte detektera vatten i rena metallbehållare.
